新聞中心
聯(lián)系我們
可溶性聚四氟乙烯（PFA)與聚四氟乙烯（PTFE)之間
可溶性聚四氟乙烯（PFA)與聚四氟乙烯（PTFE)之間區(qū)別
隨著PFA在市場上的逐步普及，越來越多的客戶開始接觸和認識這種新型材料。雖有初步認識，卻不非常熟悉，客戶著這種材料還有很多疑問。 最近，經(jīng)常有客戶會問到這種新材料“可溶性聚四氟乙烯（PFA)”與“聚四氟乙烯（PTFE)之間區(qū)別”。 今天，我們就在這里簡單解釋一下：
首先是化學結構區(qū)別：
PFA加入了全氟烷氧基，相當于PTFE中的一個氟原子被全氟烷氧基所取代。某個碳直接連上一個氧，然后氧再連一個全氟甲基或全氟乙基之類的基團。和PTFE相比，降低了熔融粘度有利于加工。其余性質(zhì)跟PTFE差的不太多的。
其次是應用的區(qū)別：

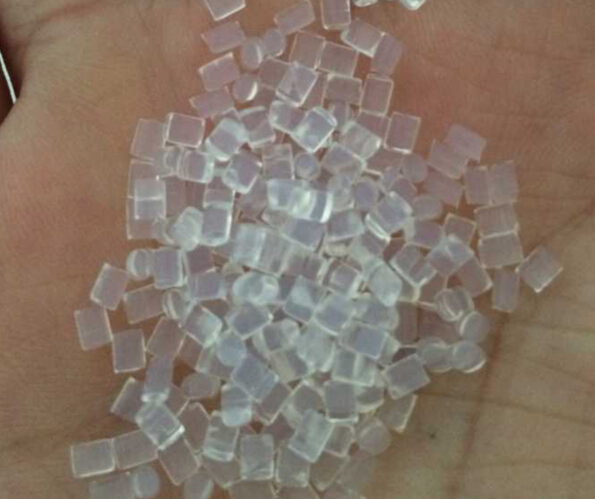

PFA--具有聚四氟乙烯相同的各種優(yōu)異性能，而且具有良好的熱塑性，可用普通熱塑性樹脂的加工方法進行熱塑加工。是四氟乙烯與全氟丙基乙烯基醚以一定比例在含有全氟羧酸鹽分散劑，過硫酸鹽引發(fā)劑的水介質(zhì)中共聚制得的,觀為白色半透明的顆粒。不僅具有與聚四氟乙烯相同的使用溫度，而且在250℃時有更好的機械強度 (約2～3倍)，且耐應力開裂性能優(yōu)良。其加工范圍寬，成型性能好，適合于壓塑、擠塑、注塑、傳遞模塑等成型加工?？芍谱麟娋€電纜絕緣護套、高頻及超高頻絕緣零件、化工管道、閥門和泵的耐腐蝕襯里；機械工業(yè)用特殊零配件、輕紡工業(yè)用各種防腐材料、聚四氟乙烯防腐襯里等焊條。由可熔性聚四氟乙烯粒料擠出制得,外觀為半透明乳白色、表面光滑、截面致密均勻。專用于聚四氟乙烯板、管的焊接，使聚四氟乙烯形狀簡單的制品，焊接成形狀復雜、尺寸較大的制件。水分散液為四氟乙烯和全氟丙基乙烯基醚共聚反應得到的共聚物加入乳化劑，于一定溫度下濃縮后所得。固含量為30％±1％。外觀為乳白色或淡黃色半透明。具有可熔性聚四氟乙烯樹脂所具有的各種優(yōu)良性能。能在260℃下長期使用，并以其優(yōu)異的防黏、防腐、易加工性能開發(fā)成先進的涂料，可噴涂、浸漬，被大量地應用于復印技術及食品工業(yè)中作為防黏、防腐材料。
PTFE--聚四氟乙烯是由四氟乙烯單體采用懸浮法或分散法聚合而制得。分子量＝5．2×105-4．5×107。白色粉末，400目的占75％，無味、無美、無毒。相對密度2．1-2．3，折射率1．37，玻璃化溫度327℃，熱分解溫度415℃。在400℃以上時有微量失重并分解出有毒氣體。使用溫度 -250～260 ℃，在210 ℃使用可達10000h。優(yōu)異的耐化學腐蝕性，耐任何強酸(包括王水)、強堿、油脂，不溶于任何溶劑，摩擦系數(shù)極低，耐磨性好，并有自潤滑性。耐老化性優(yōu)良。電性能優(yōu)異，耐電弧性好。具有不粘性，幾乎所有的粘性物質(zhì)都不能粘附其表面，完全無燃燒性。有“塑料王”之稱。拉伸強度(MPa)＞23 伸長率(％)＞250 。
再次是加工方式的區(qū)別：
加工方式最主要的區(qū)別是，PFA可以進行熱熔注塑加工，而PTFE不能進行熱熔注塑加工。
以上就是對PFA與PTFE材料區(qū)別的介紹。 在過去很長一段時間里，PTFE因為擁有非常優(yōu)越的物理和化學性能，而受到工業(yè)領域的追捧。但是也其加工方式的局限性，而使得很多科學家和工程師苦惱不已。終于，在PFA推出市場后，收到了塑料行業(yè)新的追捧。這種性能類似于PTFE的材料，擁有非常優(yōu)秀的加工性能，從而讓工程師們的難題迎刃而解。
在PFA材料逐漸廣泛運用的同時，也祝愿科學家們能研發(fā)更先進、更優(yōu)異的材料來滿足市場的需求。
